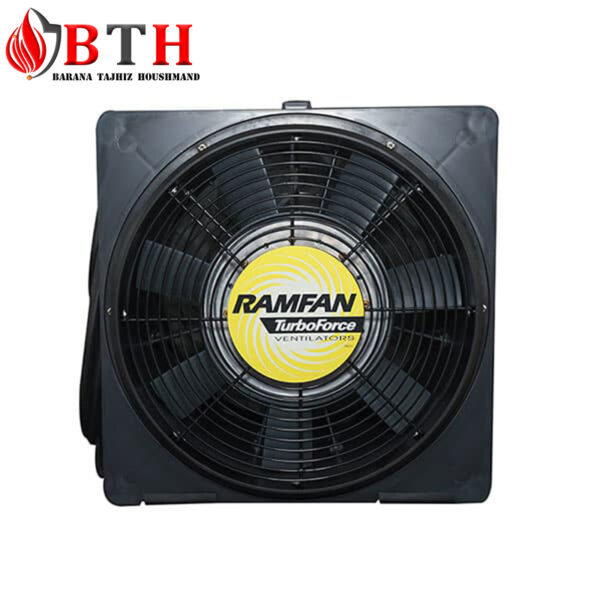

فن ضد انفجار و تخلیه دود RAMFAN EFI 150XX

فن ضد انفجار و تخلیه دود RAMFAN EFI 150XX

فن ضد انفجار سری EFI 150 با موتور الکتریکی پر قدرت در جو های نا ایمن مثل محیط های قابل انفجار استفاده می شود و این دستگاه دارای استاندارد های مختلف می باشد که سبب فراهم کردن حفاظت و آرامش برای کاربر می شود همچنین این فن برای به حرکت در آوردن حجم زیادی از هوا کاربرد دارد به علاوه این سری از فن ها برای کاهش زمان تخلیه یا پاک سازی و خنک کندگی هوا نقش به سزایی دارد همچنین سیم این دستگاه حدود 16 اینچ یا 40 سانتی متر است و شما می توانید آداپتور های این محصول را در حین کار و نیز در انبار ذخیره سازی کنید

جریان هوا در هوای آزاد 4.459 cfm یا 7580 مترمکعب بر ساعت و از طریق داکت 15ایتچی یا 4.6 متر با یک چرخش 90 درجه 3.179 cfm یا 5404 مترمکعب بر ساعت می باشد.طبقه حفاظتی محفظه این محصول IP68 است.

هشدار(کاربرد این دستگاه ها در اتمسفر انفجاری مطابق با دستورالعمل ATEX 2014/34/EU  می باشد که مسئولیت تعیین مناسب بودن این تجهیزات برای هدف مورد نظر بر عهده کاربر است.)

احتیاط! (این فن ها برای استفاده در معادن مستعد آتش سوزی در نظر گرفته نشده است)

استاندارد های فن ضد انفجار:

درجه بندی فن ضد انفجار طبق استاندارد:

• II 2 G Ex db eb IIB T6 Gb
• II 2 G Ex h IIB T6 Gb

محفظه ضد شعله :

• Ex d IIB

Euramco Safety اینگونه اعلام می‌کند که تجهیزات فهرست‌شده با الزامات ضروری بهداشت و ایمنی مربوط به دستورالعمل ماشین‌آلات اروپایی و استانداردهای فهرست‌شده در زیر مطابقت دارند.

دستورالعمل شورای جوامع اروپایی:

• دستورالعمل 2014/34/EU.

سایر استاندارد ها: (طبق دستورالعمل ها)

• ATEX (2014/34/EU)
• II 2 G Ex db eb IIB T6 Gb
• II 2 G Ex h IIB T6 Gb
• 0539 Demko 09 ATEX 0926969X
• IECEx UL 13.0062X
• طراحی این فن ها برای محیط های بالقوه انفجاری است که طبق استاندارد EN 14986 کار می کنند.

حرف “X” در پایان استاندارد های ATEX، IECEx و INMETRO بیانگر وجود شرایط خاص برای استفاده ایمن است. شرط خاص استفاده ایمن به این معناست که فن‌ ها در اینجا ممکن است با یا بدون پایانه برق AC برای کابل برق خریداری شوند.

دیگر استاندارد ها به شرح زیر است:

• T6, non-mining gases up to 85°C
• شماره گواهینامه IECEx UL: 13.0062X
• شماره گواهینامه آزمون نوع EC: DEMKO 09 ATEX 0926969X
• علامت گذاری مکان خطرناک CE:
• حفاظت از نفوذ: IP55
• شماره گواهی INMETRO: UL-BR 13.0593X
• طراحی فن هایی که به طور بالقوه کار می کنند
• جوهای انفجاری: EN 14986

جریان هوا در هوای آزاد 4.459 cfm یا 7580 مترمکعب بر ساعت و از طریق داکت 15ایتچی یا 4.6 متر با یک چرخش 90 درجه 3.179 cfm یا 5404 مترمکعب بر ساعت می باشد.

طبقه‌ بندی: Ex de

• طبقه‌ بندی طبق IEC 60079-1 / 60079-1 / ABNT NBR IEC 60079-1

محفظه مقاوم در برابر شعله با اجزاء ایمنی افزوده طبق:

• IEC 60079-7 / EN 60079-7 / ABNT NBR IEC 60079-7

توضیحات تکمیلی در خصوص فن ضد انفجار:

EFi150xx با شماره قطعه اورامکو EG8200XX و  EG8200XX-230 در بازار عرضه می شود که با ولتاژ ورودی به ترتیب 115 ولت جریان AC و 230 ولت جریان AC با فرکانس 60.5 هرتز در هر دو قطعه و جریان 15 آمپر با شماره قطعه اورامکو EG8200XX و 8.1  آمپپر با قطعه اورامکو EG8200XX-230 می باشد.

موتور این محصول از یک موتور الکتریکی با استاندارد ضد انفجار در رتبه: Ex d IIB می باشد همچنین موتور الکتریکی این فن بسیار پرقدرت و در برابر حرارت و شعله مقاوم است .پروانه های این فن از جنس پلاستیک است. باید به شماره دستگاه این محصول توجه وِیژه شود به عنوان مثل شماره ونتیلاتورهای ایمنی رامفان اگر EG8200XX باشد به مقدار 115 ولت جریان AC و به فرکانس 60/50 هرتز نیاز است درحالی که اگر شماره ونتیلاتور های ایمنی رامفان EG8200XX-230 باشد نیازمند به ولتاژ 230 ولت جریان AC و فرکانس 60/50 هرتز نیاز است. این دستگاه باید در محدوده دمای محیط از -20 تا 40 درجه سانتی گراد قرار گیرد و هیچگاه دمای ورودی داخل این دستگاه از 40 درجه سانتی گراد فراتر نرود.

این دستگاه قابلیت انتقال دمایی تا 2 درجه بالاتر از دمای ورودی را به اتمسفر دارد. میزان فشار وارده به بدنه این دستگاه حداکثر می تواند 12 اینچ یا 305 میلی متر وزنی باشد. درجه حفاظتی دستگاه طبق استاندارد  IEC 529(در واقع محصولات الکترونیکی که  محیط باز نصب می‌ شوند درجه حفاظتی یا IP  وجود دارد): IP55 (بدین معناست که این دستگاه حفاظت کافی در مقابل گرد و غبار و نیز حفاظت در مقابل جت واش را دارد).همچنین استاندارد های آن روی موتور این دستگاه وجود دارد.

شرایط خاص برای استفاده ایمن:

اگر فن‌ ها دارای کابل‌ های برق بدون روکش خریداری شوند، مسئولیت انتخاب یک پریز برق مطابق با استاندارد IEC/EN/ABNT NBR IEC 60079-14 و نصب پریز برق بر عهده کاربر خواهد بود که کد های رنگی برای کابل‌ های برق بدون روکش قهوه‌ ای “hot”، آبی “neutral” و زرد/سبز “ground” برای اتصالات پریز برق می باشد.

طبقه‌ بندی دمای T6:

به منظور اطمینان از اینکه هیچ خطر در ایجاد اشتعال از سطوح داغی که توسط تجهیزات ایجاد می‌ شوند، به وجود نیاید، تجهیزات بر اساس دمای سطح حداکثر هر بخش از آن ها در حالت عملیاتی در نظر گرفته می‌ شوند. این مقدار دما بر اساس دمای محیطی 40 درجه سانتی گراد انجام می‌ شود. تجهیزات باید با توجه به نوع و مقدار گازها موجود در محیط، نصب شوند، و با تعیین دمای مناسبی قرار گیرند. باید مطمئن شویم که دمای سطح حداکثر هر بخش از تجهیزات کمتر از دمای اشتعال محیط خطرناک مربوطه است. بیشتر تجهیزات برای استفاده در دماهای محیطی بین -20 درجه سانتی گراد و +40 درجه سانتی گراد طراحی می شوند. دمای 85 درجه حداکثر دمای سطح تجهیزات از این فن است که در حین عملیات جهت جلوگیری از بروز خطر نباید فراتر رود.

موتور فن ضد انفجار:

موتور الکتریکی از یک محفظه ضد شعله تشکیل می شود که جنس آن حاوی کمتر از 6 درصد وزنی منیزیم است. کلید روشن/خاموش در داخل محفظه موتور قرار دارد و توسط یک شفت کار می کند که از انتهای عقب آن به سمت یک اهرم امتداد دارد و متصل می شود. اهرم از طریق میله  فشار متصل  قابل دسترسی است.

اتصالات موتور از طریق یک کابل پیوسته انجام می‌شود که با یک کابل ضد شعله با استانداری  از شرکت Hawke، مدل 501/421/0/M20 به موتور متصل می‌شود و مطابق با استانداردهای بین‌المللی EN 60079-0، EN 60079-1 و EN 60079-7.  می باشد .موتور الکتریکی ،پره فن که از جنس  آلومینیومی یا پلاستیکی است را به حرکت در می‌آورد که در محفظه‌ای پلاستیکی رسانا با درجه رسانایی کمتر از 1 گیگا اهم قرار می گیرد.

اتصال به موتور توسط یک بلوک ترمینال نصب شده در یک محفظه مقاوم در برابر شعله/ایمنی با رتبه II 2 G Ex e II T6، از شرکت Rose Industries، با شماره قطعه 05080806، و تحت پوشش گواهینامه ATEX شماره PTB 00ATEX1063 تسهیل می شود. این جعبه برای مطابقت با استانداردهای بین المللیEN 60079-0، EN 60079-1، EN 60079-7، IEC/EN 60079-31 طراحی می شود. محفظه دارای گیره های اتصال زمین از جنس استنلس استیل، با واشر از جنس سیلیکونی با حرارت بالا می باشد.

برای مشاهده و فهم بهتر از این محصول می توانید فیلم زیر را مشاهده کنید:

ویژگی محفظه ضد شعله:

محفظه ضد شعله دارای اتصالات کابل ضد انفجار، تایید شده، به شرح زیر است:

درجه: درجه این محصول  II G Ex e II می باشد

نوع: متریک پلی آمید Ex مطابق با استانداردهای بین المللی EN 60079-0، EN 60079-1، EN 60079-7، IEC/EN 60079-31 می باشد.

جنس :جنس این محفظه ضد شعله از پلی آمید می باشد.

رنگ: رنگ محفظه مشکی/آبی است.

جنس واشر یا (Grommet): لاستیک نیتریل یا nbr است.

طبقه بندی حفاظت: طبقه حفاظتی محفظه این محصول IP68 است.

محدوده دما: از 4- درجه فارنهایت تا 212+ درجه فارنهایت با استاندارد PTB 00 ATEX 1063 تعبیه می شود.

دستورالعمل ها و مراقبت:

“فن‌ها با محافظ‌ های ایمنی در ورودی و خروجی ترکیب می‌شوند. این محافظ‌ها بر اساس استانداردهای ایمنی به منظور جلوگیری از دسترسی بالا تنه به مناطق خطرناک نصب می‌شوند. این استاندارد مربوط به BS EN ISO 12100 برای ایمنی ماشین‌آلات و محافظ‌ها تعریف می شوند.

نصب و راه اندازی:

در طول نصب و راه اندازی فن های RAMFAN در مناطقی که خطر انفجار وجود دارد رعایت این نکات الزامی است:

• طراحی تاسیسات الکتریکی باید مطابق با EN / IEC / ABNT NBR IEC ۶۰۰۷۹ – ۱۴ باشد.
• مطمئن شوید منبع تغذیه از طریق سیستم ارت به زمین متصل می شود .
• فن ها باید در سیستمی یکپارچه نصب شوند تا دسترسی به تعمیرات دوره‌ ای فراهم شود.
• این محصول برای نصب قابل حمل و غیر ثابت طراحی می شود با این اوصاف این دستگاه‌ ها دارای نصب ثابت نیستند.
• بازرسی دقیقی از هر سیستم را انجام دهید تا مطمئن شوید که داکت به طور ایمن به فن متصل می شود. تمام اجزای سیستم از مواد رسانای الکتریکی تولید می شوند که اتصال صحیح و ایمن هر یک از اجزا را اطمینان می بخشد.
• کابل و دو شاخه برق محصول را به دلیل آسیب های احتمالی که می تواند باعث بروز شرایط نا امین در محیط کار کند را  بازرسی کنید.
• اطمینان حاصل کنید که راه اندازی، نصب، بهره برداری و نگهداری تنها توسط پرسنل مجرب مناسب انجام می شود.

عملیات پس از نصب یا نگهداری معیوب باید به صورت زیر در نظر  بگیرید:

• طراحی نصب‌های برقی باید مطابق با استاندارد EN/IEC/ABNT NBR IEC 60079-14 باشد.

قبل از استفاده برای اولین بار:

در صورت مشاهده هرگونه نشانه ای از آسیب به پره، محافظ ها یا محفظه، ناشی از حمل دستگاه را فعال نکنید ،قبل از آن،با نمایندگی تماس بگیرید. استفاده از سیم های رابط برای مقدار آمپر بالا توصیه نمی شود.

عملیات

قبل از اتصال فن به منبع تغذیه همیشه اطمینان حاصل کنید که سوئیچ در وضعیت “پایین / خاموش” قرار دارد. کابل تغذیه فن را به طور کامل باز کرده و به منبع تغذیه AC بکشید. کابل تغذیه فن را بطوری قرار دهید که با ماشین‌ آلات سنگین برخورد نکند زیرا  ممکن است به کابل آسیب برساند یا برای کارگران خطرناک باشد. همچنین سر انتهای کابل تغذیه فن را به منبع تغذیه AC متصل کنید و اطمینان حاصل کنید که منبع تغذیه ACبه سیستم ارت متصل است.

توجه: برای اتصال‌ دهنده‌ های ATX، پوشش‌ های گردوغبار را بالا بکشید و سر پلاگ را در کوپلر قرار دهید تا پوشش گردوغبار کوپلر در محل قرار گیرد. برای قطع اتصال بین کوپلر و پلاگ، پوشش گردوغبار را بالا بکشید تا اتصال‌دهنده‌ها از هم جدا شوند.

توجه: برای اتصال‌دهنده‌های CEAG، پوشش گردوغبار را بالا بکشید، پلاگ را در کوپلر قرار دهید و به صورت جهت عقربه‌ای بچرخانید تا پلاگ به کوپلر قفل شود و سوئیچ برق درون کوپلر بسته شود. برای قطع اتصال بین کوپلر و پلاگ، پوشش گردوغبار را بالا بکشید و پلاگ را به صورت مخالف عقربه‌ای بچرخانید تا اتصال‌دهنده‌ها جدا شود.

توجه: برای اتصال‌دهنده‌های R.STAHL، پلاگ را در کوپلر قرار دهید و حلقه بیرونی را به صورت جهت عقربه‌ای بچرخانید تا پلاگ به کوپلر قفل شود.

درصورت وقوع شرایط غیر عادی:

در صورتی که نویز مکانیکی، ارتعاش یا شرایط غیر عادی دیگری اتفاق بیفتد، فن را متوقف کنید. هر نوع نویز به جز نویز ناشی از توربین طبیعی نیست و اشکال محسوب می‌ شود.این دستگاه مجهز به حفاظت بار حرارتی اضافه از طریق تنظیم مجدد خودکار است. موتور بدون اخطار بعد از حرکت محافظ دوباره راه اندازی می شود. برای محافظت از کاربر، واحد را جدا کرده و علت قطع شدن محافظ را مشخص کنید.تهویه های قابل حمل رسانا رامفان با مواد رسانای ایستا ساخته شده اند. زمانی که نیاز به انتقال ونتیلاتور از نقطه کاربرد در محیطی قابل انفجار وجود دارد، لوله‌کشی باید:

• ضد الکتریکی با مقاومت سطحی ≤106 اهم باشد.
• انعطاف‌پذیر باشد

این محصول با ویژگی حفاظت در برابر افزایش حرارت بیش از حد با خاموش و روشن شدن خودکار تجهیز شده است. بعد از اینکه حفاظت فعال می شود، موتور از کار می افتد و موتور بدون هیچ اعلانی دوباره راه‌اندازی خواهد شد. به منظور حفاظت از کاربر، دستگاه را قطع کنید و علت فعال شدن حفاظت را تعیین کنید.

نگهداری فن ضد انفجار:

چندین نکات را در خصوص نگهداری توجه نمایید:

• قبل از بازرسی، جداسازی قطعات یا تمیز کردن آنها، برق را قطع کنید.
• هرگز موتور را با مایعات، مستقیماً اسپری نکنید.
• ونتیلاتور را با محلول های پاک کننده زیست تخریب پذیر موجود در بازار تمیز کنید. از حلال های حاوی هیدروکربن(مانند بوتانول،استون) استفاده نکنید.
• فاصله بین نوک پروانه و محفظه فن را برای حداقل فاصله قابل قبول با پین سنج ها مطابق تصویر زیر بررسی کنید. حداقل فاصله قابل قبول نوک پروانه 0.079 اینچ یا 2 میلی متر است.

• پروانه و حفاظ انگشتان را سالانه از نظر آسیب بررسی کنید. و در صورت لزوم تعویض کنید.
• کابل و دوشاخه برق فن را از نظر آسیب یا فرسودگی که می تواند محیط کار را ناامن کند، بررسی کنید.
• قبل از تمیز کردن دوشاخه کابل برق فن را از منبع برق جدا کنید و هرگز کابل و دوشاخه ها را مستقیماً با مایعات اسپری نکنید همچنین کابل ها را با محلول های پاک کننده زیست تخریب پذیر موجود در بازار تمیز کنید. از حلال های حاوی هیدروکربن (مانند بوتانول و استون) استفاده نکنید.
• حداقل، کابل های برق را در حین تعمیر و نگهداری فن ها از نظر شرایط زیر بررسی کنید:

1.  هادی ها و کابل های برق به خوبی متصل  باشند.
2. به محفظه یا بسته بندی کامل محصول آسیبی وارد نشده باشد .
3.  بر روی کابل های برق هیچ آلاینده و کثیفی نباشد.

• از مواد شوینده یا حلال های خورنده جدا خودداری کنید.

1. از نفوذ آب و مواد پاک کننده به پریز برق جلوگیری کنید.
2. هیچ قطعه قابل تعمیر توسط کاربر وجود ندارد و در صورت  استفاده از قطعات جایگزین با کارخانه تماس بگیرید.
3. به هیچ دلیلی شماره مدل یا ساختار موتورها را تغییر ندهید.

شارژ الکترواستاتیکی:

• شارژ الکترواستاتیکی در واقع یک پدیده فیزیکی است که زمانی رخ می‌دهد که بارهای الکتریکی بر روی یک سطح جمع‌آوری می‌شوند و باعث ایجاد شارژ الکتریکی بر روی آن سطح می‌شوند. این شارژها معمولاً به صورت موقت بر روی سطح مواد جمع‌آوری می‌شوند و می‌توانند از انتقال الکترون‌ها بین اشیاء یا از انتقال آنها از یک شیء به دیگری ناشی شوند بنابراین دستگاه هایی که در مناطق بالقوه انفجاری قرار دارند امکان خطر انفجار را با داشتن شارژ الکترواستاتیکی به مراتب بالا می برند.
• حهت جلوگیری از این فرایند هنگام تمیز کردن محصول را با یک پارچه مرطوب، از آب یا مواد پاک کننده ملایم، غیر ساینده و بدون خراش استفاده کنید.

• فن، پروانه و موتور دستگاه  را تمیز کنید و گرد و غبار یا آلاینده های انباشته را پاک کنید. پروانه و موتور را فقط با یک پارچه مرطوب تمیز کنید تا از هرگونه افزایش خطر ایمنی ناشی از شارژ الکترواستاتیک جلوگیری شود.

احتیاط های لازم :

فن را در حین کارکردن دستگاه حرکت ندهید. هنگام جابجایی ونتیلاتور برای جلوگیری از آسیب به بدنه آن را به طور مناسب بلند کنید و این محصول فقط باید توسط پرسنل مجرب راه اندازی و تعمیر شود همچنین در صورت آسیب فیزیکی به سیم، با دو شاخه یا پریز، کار نکنید. انگشتان و دست ها را از پره فن دور نگه دارید. محافظ فن را در جای خود محکم نگه دارید. با محافظ های فن آسیب دیده کار نکنید. در جو های بالقوه انفجاری برای افزایش ایمنی عملیات، از پریز برقی که به سیستم ارت متصل است استفاده کنید. اگر قاب موتور و فلز مجاور مطابق با کد الکتریکی زمین نشوند، ممکن است شوک الکتریکی کشنده ایجاد شود همچنین منطقه را از سنگ و زباله دور نگه دارید و دور از دسترس اطفال نگهداری کنید.

عملکرد فن ضد انفجار:

عملکرد فن به عنوان جریان هوا به عنوان تابعی از فشار برگشتی مشخص می شود و فشار برگشت معمولاً به اندازه لوله انعطاف‌پذیر متصل به فن مرتبط است. حداکثر جریان هوا، که به عنوان جریان هوای آزاد نیز شناخته می‌شود،در 0 میلی متر / اینچ وزنی رخ می دهد. در نمودار اول، چهار منحنی عملکرد برای تمام چهار فن ATEX در حال اجرا با تغذیه از جریان متناوب AC 50 هرتز نمایش داده می شود و  در نمودار دوم، سه منحنی عملکرد برای سه فن از فن‌های ATEX در حال اجرا با تغذیه از جریان متناوب AC 60 هرتز نشان داده شده است. لوازم جانبی فن ضد انفجار مخصوص اماکن خطرناک  ATEX، IECEx و INMETRO:

گروه Euramco چندین لوازم جانبی مجرای جریان هوا از جنس آنتی استاتیک (همان مواد شیمیایی ای هستند که از ایجاد الکتریسیته ساکن روی مواد و سطوح آن‌ها جلوگیری می کنند) یا رسانا به صورت انتخابی دارد که برای استفاده در مکان های خطرناک طراحی می شوند تا کاربر بتواند درشرایط مختلف از آن استفاده نماید.

شرح	P/N لوازم جانبی
داکت، 16*15، آنتی استاتیک با کمربند و حلقه	FDT-1615CBR
داکت، ۱۶ اینچ در ۲۵ اینچ، آنتی استاتیک با کمربند و حلقه	FDT-1625CBR
داکت، ۱۶ اینچ در ۲۵ اینچ، آنتی استاتیک با کمربند و کمربند	FDT-1625CBB
آداپتور داکت، 16 اینچ / 40 سانتی متر	EA7106
داکت کوپلر، فولاد ضد زنگ	DC16



1-EA7116 – 16”/40 cm DUCT ASSY( ورودی)	7. EZ-312-RWB –
2. EC7018 – SWITCH ROD	8. EG8200XXHA – HOUSING ASSY
3. EM-F1.5-60/50XPEX – MOTOR	9. EA7007 – ADAPTER9. CASTING, C-FACE
4. EA7004 – فلنج	10.BL914 – IMPELLER
5. EZ-080305002CE – JUNCTION BOX	11.EA7117- 16”/40 cm DUCT ASSY (EXHAUST)
6. EZ-14/3 AWG – کابل برق

دیاگرام سیم کشی:

ویژگی تکمیلی فن ضد انفجار:

مدل	EFi150xx (230V)	EFi150xx (115V)
شماره#	EG8200XX-230 Ships as 230V	EG8200XX Ships as 115V
کد IMPA	591507	591507
موتور	1.5 hp / 1.1 kW	1.5 hp / 1.1 kW
نوع موتور	کاملا محصور شده ضد شعله هوا	کاملا محصور شده ضد شعله هوا
الکتریسته	115/230V, 1ø, 50/60 Hz	115/230V, 1ø, 50/60 Hz
آمپر (شروع / اجرا)	40A / 8A	80A / 15A
کابل	14AWG/2.5mm 2	14AWG/2.5mm 2
انواع دوشاخه	A.T.X. 240V	A.T.X. 100/130V
دمای عملیاتی	-4°F to +104°F / -20°C to +40°C	-4°F to +104°F / -20°C to +40°C
سر و صدا	90.2 dB @ 3′ (1 m)	90.2 dB @ 3′ (1 m)
وزن	61 lbs / 28 kg	61 lbs / 28 kg
ابعاد	19 x 18 x16 in / 48 x 46 x 41 cm	19 x 18 x16 in / 48 x 46 x 41 cm
پروانه	7-پره	7-پره

مشخصات فنی فن ضد انفجار:

1. برند:RAMFAN
2. مدل: فن سری EFI150XX
3. کشور:آمریکا
4. جنس: پروانه:پلاستیک
5. محفظه : پلی آمید،جنس استنلس استیل،با واشر از جنس سیلیکونی
6. سرعت جریان هوا در هوای آزاد: 4.459 cfm یا 7580 مترمکعب بر ساعت
7. سرعت جریان هوا از طریق داکت: 15ایتچی یا 4.6 متر با یک چرخش 90 درجه :3.179 cfm یا 5404 مترمکعب بر ساعت
8. طبقه حفاظتی محفظه این محصول: IP68
9. سری: EG8200XX-230
10. موتور: 1.5 hp / 1.1 kW
11. نوع موتور:کاملا محصور شده ضد شعله هوا
12. الکتریسته:115/230V, 1ø, 50/60 Hz
13. آمپر(شروع / اجرا): 40A / 8A
14. کابل:14AWG/2.5mm 2
15. انواع دوشاخه:T.X. 240V
16. دمای عملیاتی: 20- تا 40+ سانتی گراد
17. سر و صدا: 90.2 dB @ 3′ (1 m)
18. وزن:61 lbs / 28 kg
19. ابعاد:19 48 x 46 x 41 cm
20. پروانه:7-پره
21. سری: EG8200XX-230
22. موتور: 1.5 hp / 1.1 kW
23. نوع موتور:کاملا محصور شده ضد شعله هوا
24. الکتریسته:115/230V, 1ø, 50/60 Hz
25. آمپر(شروع / اجرا): 80A / 15A
26. کابل:14AWG/2.5mm 2
27. انواع دوشاخه: T.X. 100/130V
28. دمای عملیاتی: 20- تا 40+ سانتی گراد
29. سر و صدا:90.2 dB @ 3′ (1 m)
30. وزن:61 lbs / 28 kg
31. ابعاد:19 48 x 46 x 41 cm
32. پروانه:7-پره

تهویه‌های فشار مثبت توربو ونتیلاتورها و فن های قابل حمل به جز اقلام موتوری و فرسوده، به مدت یک سال از تاریخ خرید اصلی گارانتی دارند که باید بدون عیب در مواد و کیفیت ساخت باشند همچنین موتورهای الکتریکی توسط سازندگان مربوطه تضمین می شوند. قطعاتی شامل پایه‌ها، پیچ و مهره‌ها، دستگیره‌ها، چرخ‌ها تحت گارانتی قرار نمی گیرند.

پروانه ها و روکش های فن دارای ضمانت عاری از نقص در مواد و ساخت به مدت پنج سال هستند. قطعاتی که در معرض آب های دارای املاح  قرار می گیرند برای یک دوره یک ساله از تاریخ خرید اصلی گارانتی دارند. داکت و ولوله ها به دلیل استفاده مورد ضمانت قرار نمی گیرند.
