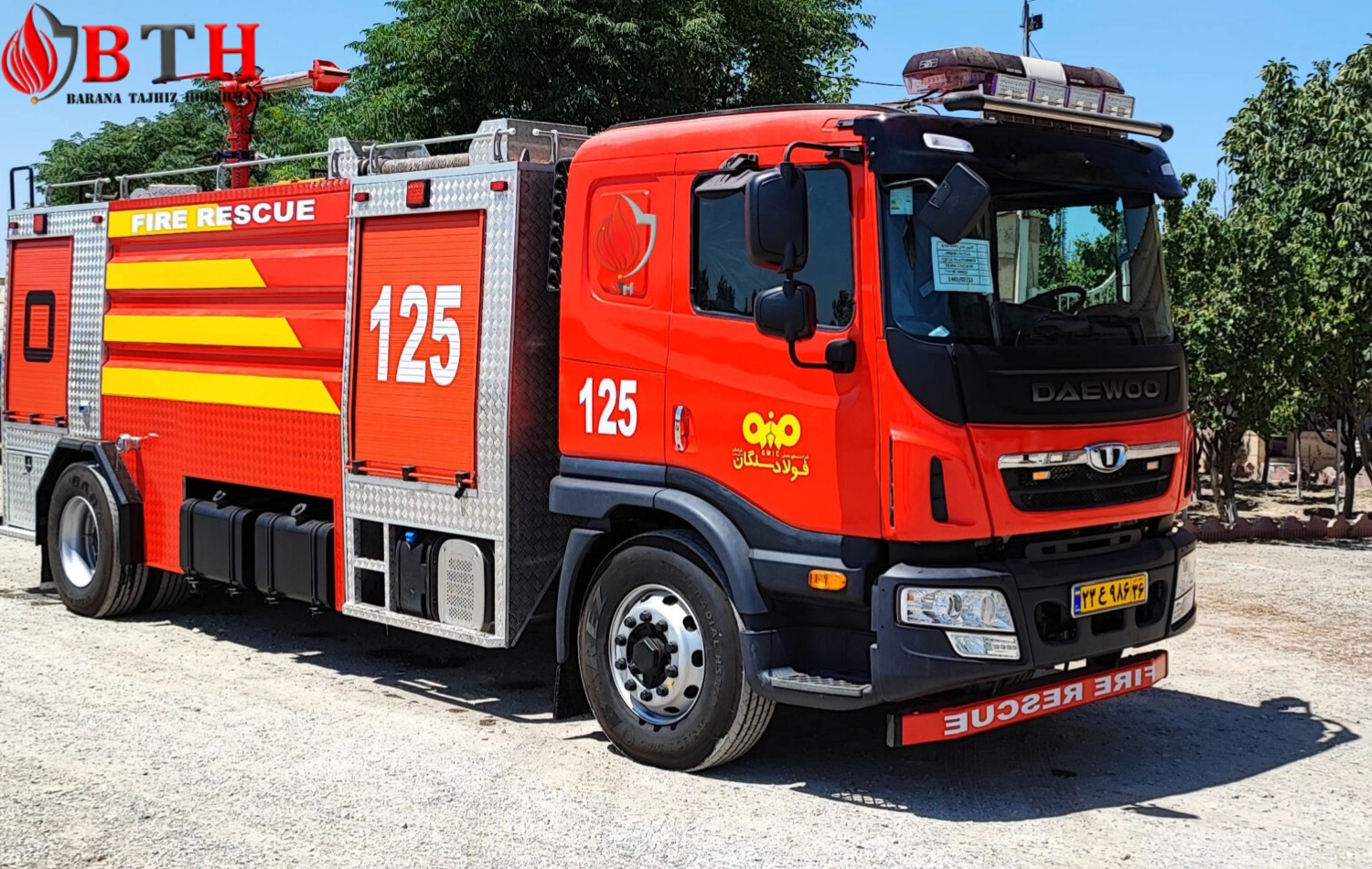

خودرو آتش نشانی نیمه سنگین 18 تن

تضمین کیفیت محصولات
مشاوره رایگان تخصصی
دارای گارانتی معتبر
تیم متخصص و با تجربه

مشخصات فنی خودرو آتش نشانی 18 تن

خودرو آتش نشانی 18 تن جزو خودروهای آتش نشانی نیمه سنگین می باشند جهت مهار حریق های گسترده و سنگین در پالایشگاه، مراکز پتروشیمی، پایانه های نفتی و … با قابلیت کنترل کلیه عملیات از فاصله 100متری











خودرو آتش نشانی نیمه سنگین 19 تن







مخزن آب :

  1.  ساخت و نصب مخزن آب مطابق استانداردNFPA
  2.  ظرفیت مخزن آب 8000 لیتر؛ظرفیت مطابق با بارگذاری مجاز شاسی انجام می شود
  3.  مخزن از جنس استیل ضد زنگ با ضخامت 4 میلی متر
  4.  دارای لوله سرریز به قطر 4و به گونه ای نصب می گیرد که در هنگام سر ریزی آب بر روی شاسی نریزد.
  5.  مخزن مجهز به دریچه نفر رو به قطر 57 سانتی متر می باشد
  6.  درب دریچه نفر رو به گونه ای ساخته می شود که در مواقع عادی آب بندی شده و دارای بازوی قفل شونده می باشد
  7.  دارای موج گیرهای طولی و عرضی ,داخل مخزن با دریچه های متناوب و مناسب جهت بازدید فنی و تعمیرات لازم و جوشکاری ها با الکترود مناسب و همگن با جنس مخزن
  8.  حفره ته نشینی و تخلیه املاح معلق و لجن درون مخزن با شیب مناسب می باشد
  9.  شیر تخلیه نهایی و شستشو حداقل 2 اینچی و تک ضرب در محل مناسب و قابل دسترس باشد
  10.  مخزن مجهز به دو ورودی از هیدرانت به قطر دو نیم اینچ مجهز به شیر یک طرفه و کوبلینگ از نوع آلمانی و یا انگلیسی می باشد از هر طرف یک عدد
  11.  انشعاب مناسب و مستقیم با شیر رابط پروانه ای میراب به پمپ آب وصل میگردد
  12.  لوله پر کن مخزن از طریق خروجی تلمبه با قطر مناسب در نظر گرفته می شود
  13.  مخزن به راحتی قابل جدا شدن و برداشتن از روی شاسی توسط 4 عدد قلاب باشد
  14.  نصب مخزن بر روی شاسی توسط پایه های لرزه گیر کله قندی و به تعداد14 عدد استفاده می شود که از وارد شدن ضربه در اثر نیروهای ترمز و نیرو گریز از مرکز سر پیچ ها به مخزن جلو گیری می نماید
  15.  نصب ورق آلومنیوم آجدار در سقف مخزن جهت تردد ایمن نیروی آتش نشان و عدم لیز خوردن آنها





ماشین آتش نشانی نیمه سنگین

خودرو آتش نشانی نیمه سنگین







مخزن فوم :

  1. ساخت و نصب مخزن فوم 800 لیتر مطابق استانداردNFPA
  2. مخزن از جنس استنلس استیل اروپایی با ضخامت 4 میلی متر می باشد
  3.  دریچه نفر رو مناسب به قطر 57 سانتی متر جهت بازدید دوره ای مخزن و درپوش مناسب که به مطلوبی آب بندی شده باشد
  4.  مخزن فوم از مخزن آب مجزا بوده و قابل برداشتن می باشد
  5.  نصب شیر تخلیه نهایی 2 اینچی تک ضرب جهت شست و شو زیر محفظه ی لجن گیر
  6. خروجی مخزن فوم دارای گردابگیر و 5 سانتی متر بالاتر از کف مخزن می باشد
  7.  نشان دهنده سطح مخزن مطابق مخزن آب تعبیه می گردد
  8.  نصب حوضچه ته نشین (محفظه لجن گیر) با شیب مناسب برای تخلیه لجن ها با شیر تکضرب میراب با قطر مناسب





خودرو آتش نشانی نیمه سنگین





پمپ آب همراه با لوله کشی و اتصالات :

  1.  پمپ آب طرح گودایوا 4577
  2.  نوع پمپ : گریز از مرکز تک فشاره
  3.  دبی 4000 لیتر
  4.  فشار 17 الی 12 بار
  5.  نوع دستگاه خلاء : پیستونی اتوماتیک
  6.  نوع جنس بدنه : آلومنیوم
  7. پمپ آب دارای شیر تخلیه نهایی و سیستم خلاء کننده می باشد
  8.  دارای انشعابات خروجی مناسب با ظرفیت مانیتور و هوزریل می باشد
  9.  دارای سه خروجی دو نیم اینچ  اینچ مجهز به شیر فلکه ای در قسمت انتهای پمپ
  10.  جنس لوله ها متناسب با جنس مخزن طراحی و نصب می گردد
  11. دارای دو عدد مکش 4 اینچی با هیدرانت و درب مخصوص و توری استیل می باشد
  12.  از فلنچ و لرزه گیر مناسب استفاده می شود
  13.  در کنار پمپ گاز دستی پیش بینی می گردد





هیدرولیک





مدار هیدرولیک :

  • تحویل: یک پریز 45 میلی متری با اتصال DSP روشن
  • هر طرف وسیله نقلیه  یک خروجی اضافی 70 میلی متری
  • در یک طرف وسیله نقلیه  هر خروجی مجهز است
  • با یک سوپاپ دستی ¼ دور.
  • پر کردن مخزن در عقب (دو اتصالات DSP 70).
  • شیرهای تخلیه متمرکز
  • اتصالات بین مدارها و مخزن از نوع هستند
  • نوع انعطاف پذیر
  • مدار از فولاد ضد زنگ AISI 304 ساخته شده است.
  • تمامی شیرها از جنس ضد زنگ می باشند.





مشخصات سیستم اختلاط فوم :

  •  نام تجاری: BTH
  • کنترل الکترونیکی با اضطراری دستی
  • نسبت تزریق ممکن است بین 3 تا 6٪
  • سیستم خود جبرانی که خود را با جریان تطبیق می دهد
  • نسبت برای جریان بین 400 تا 5200 لیتر در دقیقه.





سیستم پودر پاش

سیستم پودر پاش





سیستم پودر پاش:

  • ظرفیت 250 کیلوگرم پودر کلاس BC
  • مخزن پودر ساخته شده از فولاد ضد زنگ.
  • نصب در جلو یکپارچه شده است
  • محفظه عرضی
  • انجام فشار توسط دستگاه نیتروژن
  • با بطری 40 لیتری (فشار 150 بار).
  • کنترل نصب الکترونیکی
  • شیر محدود کننده فشار 14 بار کالیبره شده است.
  • حلقه شیلنگ ایمپالس 30 متری با نازل پودر پاش در همان جا نصب شده است
  • جعبه مجهز به لوله 30 متری نیمه سفت و سخت 1 اینچ





مانیتور

مانیتور





مانیتور :

  • ظرفیت مانیتور 4577 لیتر بر دقیقه با فشار 17 بار می باشد
  •  نصب مانیتور- پایه – لوله و سرنازل از جنس آلیاژبرنز و لوله ها از جنس استیل
  •  قابلیت گردش دورانی 345درجه افقی و 15- تا87+ درجه عمودی می باشد
  •  قدرت پرتاب حداکثر 67الی07 متر قابل تنظیم می باشد
  • مناسب برای آب و کف می باشد و به صورت دستی کنترل می گردد





هوزریل :

  • خودرو دارای یک عدد قرقره هوزریل در محفظه ای که دسترسی آن سریع و آسان بوده و مجهز به شیر تک ضرب می باشد
  • نصب هوزریل با صفحه و پایه های آلومنیوم به منظور جلوگیری از خوردگی
  •  هوزریل مربوطه با شلنگ 1 اینچ 37 متری با دبی 5 کیلوگرم در دقیقه با جمع کن دستی





خودرو آتش نشانی نیمه سنگین

خودرو آتش نشانی نیمه سنگین





برق – تابلوی عملیاتی :

  1. نصب دستگاه آمپلی فایر – بلندگو – میکروفن از نوع مرغوب با کارائی مطلوب
  2.  نصب چراغ گردان سرتاسری ال ای دی با آینه های انعکاس نوری روی سقف کابین راننده با پایه
  3.  نصب چراغ های رو شنایی در محل تعبیه هوزریل-کابین تجهیزات -کابین پمپ
  4. نصب چراغهای روشنایی و علائم ترافیکی مطابق استاندارد
  5. نصب یک عدد چراغ گردان تکی در عقب خودرو
  6. نصب آژیر 4 حالته خطر با صدای زیر و بم
  7. نصب تابلوی عملیاتی راه اندازی در انتهای خودرو که دارای گیج های خلاء و فشار می باشد
  8.  تابلو دارای هشدار دهنده پایین آمدن سطح مخزن آب و فوم می باشد
  9.  نصب آژیر 4 حالته خطر با صدای زیر و بم –
  10.  نصب تابلوی عملیاتی راه اندازی در انتهای خودرو که دارای گیج های خلاء و فشار می باشد
  11. تابلو دارای هشدار دهنده پایین آمدن سطح مخزن آب و فوم می باشد
  12.  به منظور جلو گیری از هرگونه اتصالی ,کلیه سیم کشی ها و تقسیم ها در داخل داکت انجام می شود







کابین سازی :

  1.  کلیه پروفیل های مورد استفاده در اسکلت اصلی و جانبی از پروفیل کربن استیل استفاده می گردد
  2.  نصب 5 عدد درب کرکره ای با دستگیره و قفل برای کابینهای تجهیزات و پمپ جهت دسترسی آسان به قسمت های مختلف
  3.  ساخت استراکچر متناسب با کابین خودرو طراحی و اجرا می گردد
  4.  فضای لازم جهت نصب لوله ساکشن و نردبان آتش نشانی روی سقف خودرو پیش بینی می گردد
  5.  نصب نردبان در انتهای کابین جهت صعود به سقف خودرو
  6.  پوشش محافظ فوقانی سقف و کف کابینها از ورق آلومنیوم آجدار بوده امکان برداشتن و نصب مجدد برای کارهای تعمیراتی را دارا می باشد
  7.  ساخت جعبه زیر مخزن همراه با درب کرکره ای دو طرف
  8.  طراحی گلگیرها و رکاب ها متناسب با استراچکر صورت میگیرد
  9.  شل گیر لاستیکی زیر گل گیر نصب می گیرد
  10.  نصب حفاظ با پایه های آلومنیومی در اطراف سقف خودرو جهت جلوگیری از لغزش و احتمال سقوط اشیاء
  11.  جانمایی مناسب در فضای داخلی کابین جهت استقرار تجهیزات امدادو نجات و آتش نشانی
  12. جانمایی جهت شلنگ های 1/5و2/5 از هر کدام به تعداد 4 رشته در کابین پمپ
  13. ورق بدنه کابین ها از جنس آلومنیوم استفاده می گردد
  14.  نصب رکاب و دستگیره در محل های مناسب





سیستم انتقال نیرو

سیستم انتقال نیرو







سیستم انتقال نیرو :

  •  گاردون کشی مناسب و استاندارد با ارائه تست فرم و بالانس
  •  نصب پشت گیر بکسی و درور زیاد کن متناسب با گشتاور پمپ





خودرو آتش نشانی نیمه سنگین

خودرو آتش نشانی نیمه سنگین





سیستم رنگ آمیزی :

  1.  رنگ آمیزی لایه زیرین پس از پوشش زیرین و پیش از رنگ آمیزی نهایی انجام می گیرد
  2. قسمتهای که با گل و لای تماس دارند کاملا موم پاشی می شود
  3.  مسیر لوله کشی ها کاملا رنگ آمیزی می گردد
  4. اسکلت فلزی کابینها قبل از نصب ورق های آلومنیومی رنگ آمیزی می گردد
  5.  رنگ آمیزی بدنه و کابینها متناسب با رنگ فابریک خودرو انجام می گردد
  6.  رنگ آمیزی شاسی خودرو بعد از موم پاشی
  7.  چربی زدایی سازها و ورق ها قبل از رنگ زدایی انجام می گیرد



کاتالوگ

کاتالوگ خودرو آتش نشانی نیمه سنگین

شرکت بارانا تجهیز هوشمند با بکارگیری متخصصان خبره ، اقدام به تجهیز و سفارش خودروهای آتش نشانی می‌نماید.
