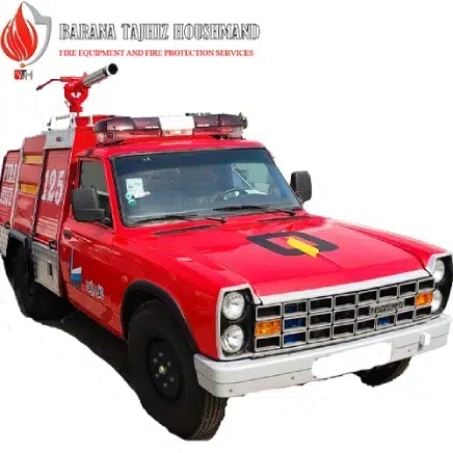

خودرو پیشرو آتش‌ نشانی نیسان مخزن استیل

خودرو پیشرو آتش‌ نشانی مخزن استیل:

یکی از دلایل موفقیت شرکت های برتر در دنیا اهمیت ویژه به مسائل پیشگیری در بروز حوادث می‌باشد که مهم ترین آن بروز حریق‌های ناگهانی و غیر قابل پیش‌بینی است که در صورت عدم کنترل آن می‌تواند هزینه‌های بسیار سنگینی به بار آورد. لذا یکی از راه‌های پیشگیری از گسترش این اتفاق ، استفاده از خودرو پیشرو آتش‌نشانی در صنایع می‌باشد که جهت امداد و نجات کاربردهای فراوانی دارند.

مهم‌ترین کاربرد آن نیز اطفا به موقع و حضور فوری خودرو در محل حادثه می باشد. یکی از ویژگی‌های خودرو‌های آتش‌نشانی پیشرو سرعت و دسترسی فوری به آن به علت استفاده از شاسی خودروهای چابک می باشد به همین دلیل این نوع خودرو‌ها پیشرو نامیده شده‌اند که بتواند بعنوان اولین خودرو جهت اقدامات اولیه در حادثه‌ها حاضر شود.

این نوع خودرو ها با سه نوع کاربری مونتاژ می شوند:

1- اطفا حریق 2- امداد نجات  3- اطفا و امداد و نجات که ترکیبی از دو نوع قبلی می باشد. تفاوت اصلی آنها در مونتاژ مخزن آب و یا موقعیت اصلی قرار گیری آن می‌باشد. بهترین و قابل اطمینان‌ترین نوع مخزن استفاده شده مخزن استیل می‌باشد که از نوع 304 با ضخامت مناسب است. این نوع کاربری خودرو‌ها برروی شاسی‌های خودروهای باری تا 2 تن مانند تویوتا هایلوکس ، وانت مزدا تک کابین ، نیسان زامیاد z24 و … سوار می شوند که بسته به توان مالی مشتری مدل خودرو می‌تواند متغیر باشد، پیشنهاد ما خودروی بنزینی به علت چابک‌تر بودن جهت شروع اولیه می باشند.

شاسی با کاربری دوگانه سوز فقط هرینه اضافی بر دوش مشتری می گذارد، لازم به ذکر می باشد که جهت تغییر کاربری در سند خودرو نیاز به رنگ آمیزی شاسی خودرو به رنگ قرمز می‌ باشد .

تجهیزاتی که به عنوان کاربری پیشرو برروی کابین بار مونتاژ می‌شوند مطابق استاندارد NFPA طراحی و نصب می‌ شوند، البته به سفارش مشتری نیز می توان تغییراتی در آن لحاظ گردد. به طور کلی مخزن در وسط ، مانیتور آب پاش در بالای مخزن ، پمپ آتش نشانی در پشت و هوزریل نیز در گوشه کابین عقب قرار می گیرد . شرکت بارانا تجهیز هوشمند با بکارگیری متخصصان خبره ، اقدام به تجهیز و سفارش خودرو های پیشرو می‌نماید لذا عمده مشخصات فنی خودروهای پیشروی آتش نشانی با کاربری ویژه اطفا حریق به شرح زیر می‌باشد.

مخزن آب:

• ساخت و نصب مخزن آب مطابق استاندارد NFPA
• ظرفیت مخزن آب 1000 لیتر، (ظرفیت مطابق با بارگذاری مجاز شاسی انجام می شود)
• مخزن از جنس استیل ضد زنگ گرید 304 با ضخامت 3 میلی‌متر
• دارای لوله سرریز به قطر 4 بوده و به گونه ای نصب می‌گردد که در صورت سرریز شدن آب بر روی شاسی نریزد.
• مخزن مجهز به دریچه نفر رو به قطر 50 سانتی‌متر
• درب دریچه نفر رو به گونه‌ای ساخته می‌شود که در مواقع عادی آب بندی شده و دارای بازوی قفل شونده می‌باشد.
• دارای موج گیرهای طولی و عرضی , داخل مخزن با دریچه های متناوب و مناسب
• جهت بازدید فنی و تعمیرات لازم و جوشکاری‌ها با الکترود مناسب و همگن با جنس مخزن
• حفره ته‌نشینی و تخلیه املاح معلق و لجن درون مخزن با شیب مناسب طراحی شده
• شیر تخلیه نهایی و شستشو حداقل 2 اینچی و تک ضرب در محل مناسب و قابل دسترس
• مخزن مجهز به دو ورودی از هیدرانت به قطر مجهز به شیر یک طرفه و کوپلینگ از نوع آلمانی می‌باشد (از هر طرف یک عدد )
• انشعاب مناسب و مستقیم با شیر رابط پروانه ای به پمپ آب وصل می‌گردد.
• لوله پر کن مخزن از طریق خروجی تلمبه با قطر مناسب
• مخزن به راحتی قابل جدا شدن و برداشتن از روی شاسی توسط 4 عدد قلاب
• نصب مخزن بر روی شاسی توسط پایه های لرزه گیر کله قندی و به تعداد مناسب که از وارد شدن ضربه در اثر نیروهای ترمز و نیروی گریز از مرکر سر پیچ ها به مخزن جلوگیری می‌نماید.
• نصب ورق آلومنیوم آجدار در سقف مخزن جهت تردد ایمن نیروی آتش نشان و عدم لیز خوردن آنها

مخزن فوم:

• ساخت و نصب مخزن فوم 100 لیتری مطابق استاندارد NFPA
• مخزن از جنس استنلس استیل 316 اروپایی با ضخامت 3 میلی متر
• دریچه نفر رو مناسب به قطر 50 سانتی متر جهت بازدید دوره ای مخزن و درپوش مناسب که به خوبی آب‌ بندی شده
• مخزن فوم از مخزن آب مجزا بوده با قابلیت جداشدن
• نصب شیر تخلیه نهایی 2 اینچی تک ضرب جهت شست و شو زیر محفظه‌ی لجن گیر
• خروجی مخزن فوم دارای گردآبگیر و 5 سانتی متر بالاتر از کف مخزن می‌باشد
• نشان دهنده سطح مخزن مطابق مخزن آب تعبیه می گردد
• داخل مخزن با دریچه های متناوب و مناسب جهت بازدید فنی و تعمیرات لازم و جوشکاری ها با الکترود مناسب و همگن با جنس مخزن
• نصب حوضچه ته‌نشین (محفظه لجن گیر) با شیب مناسب برای تخلیه لجن‌ها و شیر تک‌ضرب با قطر مناسب

ﭘﻤﭗ آب ﻫﻤﺮاه ﺑﺎ ﻟﻮﻟﻪ ﮐﺸﯽ و اﺗﺼﺎﻻت:

• پمپ آب طرح گودایوا 1500 ساخت ایران
• نوع پمپ : گریز از مرکز تک فشاره
• فشار : 10 الی 12 بار
• نوع دستگاه خلاء : پیستونی اتوماتیک
• جنس بدنه : آلومینیوم
• پمپ آب دارای شیر تخلیه نهایی و مجهز به سیستم خلاء کننده
• دارای انشعابات خروجی مناسب با ظرفیت مانیتور و هوزریل
• دارای دو خروجی 2/5 اینچ مجهز به شیر فلکه ای در قسمت انتهای پمپ
• جنس لوله ها متناسب با جنس مخزن طراحی و نصب می‌گردد.
• دارای یک عدد مکش 4 اینچی با هیدرانت و درب مخصوص و توری استیل می‌باشد.
• دارای فلنچ و لرزه‌گیر مناسب
• در کنار پمپ گاز دستی پیش بینی می گردد.

هوزریل:

• خودرو دارای یک عدد قرقره هوزریل در محفظه ای که دسترسی آن سریع و آسان بوده و مجهز به شیر تک‌ضرب می‌باشد.
• نصب هوزریل با صفحه و پایه های آلومنیوم به منظور جلوگیری از خوردگی
• طول شلنگ 20 متر با قطر یک اینچ

برق – هوای فشرده – تابلوی عملیاتی:

• نصب دستگاه  آمپلی فایر – بلندگو – میکروفن از نوع مرغوب با کارائی مطلوب
• نصب تابلوی عملیاتی در پشت خودرو (کابین پمپ) جهت انجام عملیات
•  چراغ گردان سرتاسری ال ای دی با آینه‌های انعکاس نوری روی سقف کابین راننده با پایه
•  چراغ‌های روشنایی در محل تعبیه هوزریل-کابین تجهیزات -کابین پمپ
•  چراغ‌های روشنایی و علائم ترافیکی مطابق با استاندارد
• یک عدد چراغ گردان تکی در عقب خودرو
•  آژیر 4 حالته خطر با صدای زیر و بم
•  تابلوی عملیاتی راه‌اندازی در انتهای خودرو که دارای گیج های خلاء و فشار می‌باشد.
• تابلو دارای هشدار دهنده پایین آمدن سطح مخزن آب و فوم می باشد.
• به منظور جلوگیری از هرگونه اتصالی , کلیه سیم کشی ها و تقسیم ها در داخل داکت انجام می‌شود.

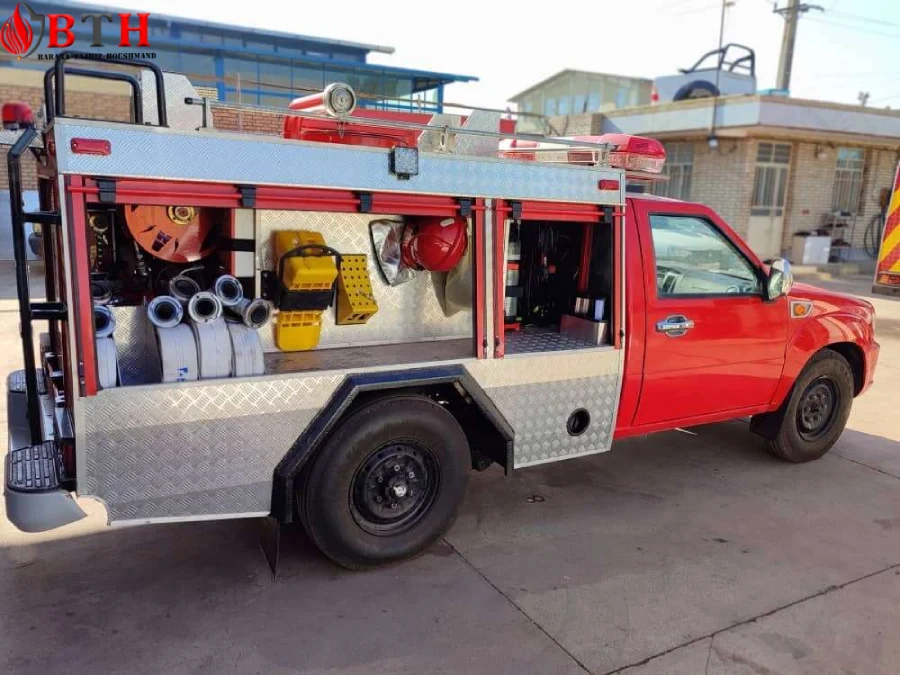

کابین سازی:

• کلیه پروفیل‌های مورد استفاده در اسکلت اصلی و جانبی از جنس پروفیل کربن استیل
• نصب 5 عدد درب کرکره‌ای با دستگیره و قفل برای کابین‌های تجهیزات و پمپ جهت دسترسی آسان به قسمت‌ های مختلف
• طراحی و اجرای متناسب با کابین خودرو
• تعبیه فضای لازم جهت نصب لوله ساکشن و نردبان آتش‌ نشانی روی سقف خودرو
• نصب نردبان در انتهای کابین جهت صعود به سقف خودرو
• پوشش محافظ فوقانی سقف و کف کابین‌ها از ورق آلومنیوم آجدار بوده و امکان برداشتن و نصب مجدد برای کارهای تعمیراتی را دارا می‌باشد.
• طراحی گلگیرها و رکاب ها متناسب با استراکچر صورت می‌گیرد.
• شل گیر لاستیکی زیر گل گیر نصب می‌گیرد.
• نصب حفاظ با پایه‌های آلومنیومی در اطراف سقف خودرو جهت جلوگیری از لغزش و احتمال سقوط اشیاء
• جانمایی مناسب در فضای داخلی کابین جهت استقرار تجهیزات امداد و نجات و آتش‌ نشانی
• جانمایی جهت شلنگ های 1/5 و 2/5 از هر کدام به تعداد 2 حلقه در کابین پمپ
• ورق بدنه کابین ها از جنس آلومنیوم استفاده می‌گردد.
• نصب رکاب و دستگیره در محل های مناسب



سیستم انتقال نیرو:

• گاردون کشی مناسب و استاندارد با ارائه تست فرم و بالانس
• نصب دور زیاد کن متناسب با گشتاور پمپ

رنگ آمیزی:

در ابتدا کلیه سازه ها چربی زدایی می‌گردد.

• سپس رنگ آمیزی لایه زیرین انجام می‌گردد.
• قسمتهای که با گل و لای تماس دارند کاملا موم پاشی یا قیر پاشی می‌گردد.
• کلیه لوله کشی ها و اتصالات رنگ آمیزی می‌گردد.
• رنگ آمیزی اسکلت فلزی کابین‌ها قبل از نصب ورق‌های آلومنیومی انجام می‌گردد.
• رنگآمیزی بدنه مخزن و کابین‌ ها متناسب با رنگ فابریک خودرو انجام می‌گردد.
• رنگ آمیزی شاسی خودرو بعد از موم پاشی یا قیر پاشی

  اپکسی کردن مخزن آب در صورتی که از جنس کربن باشد.

• خط کشی و شبرنگ کاری طبق نظریه کارشناسان و یا کارفرما انجام می‌گردد.

ﻣﺸﺨﺼﻪ ﻣﺎﻧﯿﺘﻮر ( در صورت درخواست کارفرما):

ﻇﺮﻓﯿﺖ ﻣﺎﻧﯿﺘﻮر  1000 – 2000 ﻟﯿﺘﺮ ﺑﺮ دﻗﯿﻘﻪ ﺑﺎ ﻓﺸﺎر 10 ﺑﺎر

• ﻧﺼﺐ ﻣﺎﻧﯿﺘﻮر- ﭘﺎﯾﻪ – ﻟﻮﻟﻪ و ﺳﺮﻧﺎزل از ﺟﻨﺲ آﻟﯿﺎژ آﻟﻮﻣﻨﯿﻮم
• ﻗﺎﺑﻠﯿﺖ ﮔﺮدش دوراﻧﯽ 360 درﺟﻪ اﻓﻘﯽ و 15- ﺗﺎ 80+ درﺟﻪ ﻋﻤﻮدی
• ﻗﺪرت ﭘﺮﺗﺎب ﺣﺪاﮐﺜﺮ 50 – 65 ﻣﺘﺮ ﻗﺎﺑﻞ ﺗﻨﻈﯿﻢ
• ﻣﻨﺎﺳﺐ ﺑﺮای آب و ﮐﻒ و کنترل ﺑﻪ ﺻﻮرت دﺳﺘﯽ
• ﺑﻪ ﻫﻤﺮاه ﺷﯿﺮ ﻣﯿﺮاب ﭘﺮواﻧﻪ ای 1 ﻋﺪد – ﺿﺮﺑﻪ ﮔﯿﺮ ارتعاش 1 ﻋﺪد – ﭘﯿﭻ 12 ,6ﺳﺎﻧﺖ 12ﻋﺪد – ﻓﻠﻨﭻ ﺗﺒﺪﯾﻞ 3 اﯾﻨﭻ 2ﻋﺪد – ﺗﺒﺪﯾﻞ 3 ﺑﻪ 2/5  2ﻋﺪد – ﻓﻠﻨﭻ 4 ﮔﻮش روی ﭘﻤﭗ 1ﻋﺪد – ﻟﻮﻟﻪ ی ﻣﺎنیسمان 2/5 ﻣﺘﺮ زاﻧﻮ 45  2 ﻋﺪد – ﺳﻪ ﻣﺘﺮ ﻟﻮﻟﻪ ﮐﺸﯽ
